ZUWAH G Plus
Feuchtegeführtes ALD-Set für die Wand
Einfache Montage des ALD ohne Bohren
Nachströmöffnungen anpassbar
Öffnungs- und Verschlusshebel
Modernes Design
Wohnkomfort bei höchsten Schallanforderungen
Umfangreiche Auswahl an Zubehör
| Volumenstrom in m³/h bei | ZUWAH G Plus |
| 20 Pa | 7,4 … 42,3 |
| 10 Pa | 5,2 … 29,2 |
| 8 Pa | 4,7 … 25,9 |
| 7 Pa | 4,3 … 24,2 |
| 6 Pa | 4,0 … 22,2 |
| 5 Pa | 3,7 … 20,2 |
| 4 Pa | 3,3 … 17,9 |
| 3 Pa | 2,8 … 15,4 |
| 2 Pa | 2,3 … 12,4 |
Nach DIN 1946-6 wird als qv, ALD der max. hygrometrische Volumenstrom für die Berechnung angesetzt. Die Werte bei 10 und 20 Pa haben lediglich Orientierungscharakter. Differenzdrücke zur Auslegung der ALD nach DIN 1946-6:2019-12: Freie Lüftung nach Formel 24 oder Tabelle 13 / Ventilatorgestützte Lüftung nach Tabelle 19 dieser Norm.
Hinweis: Dieses ALD-Set ist als ALD (Nachströmelement) für Abluftanlagen vorgesehen. Bei reiner Querlüftung (keine Abluftanlage), kann es durch Windverhältnisse am Gebäude während der kalten Jahreszeit zu Kondensation innerhalb des ALD-Sets kommen.
| ZUWAH G Plus | ||
| Normschallpegeldifferenz Dn, e, w / Betriebszustand | ||
| Dn,e,w (C; Ctr) / ALD offen | dB | 54 (-2; -5) |
| Dn,e,w (C; Ctr) / ALD geschlossen | dB | 54 (-1; -4) |
| Prüfberichtsnummer (ift Rosenheim) | 21-001455-PR01 (PB 01-E02-04-de-02) |
| ZUWAH G | ||
| Artikelnummer | 110149 | |
| Lufttechnische Angaben | ||
| Feuchtegeführt (30 Jahre Garantie auf die Feuchteregelung) | ● | |
| Verschlusshebel | ● | |
| Eigenschaften | ||
| Nachströmöffnungen | Standard 2 / Optional 1 oder 3 * | |
| Bezugsfläche | m² | 0,012 |
| Temperaturkoeffizient | 0,32 | |
| Farbe Innenbauteil | weiß (ähnlich RAL 9003 - nicht lackierbar) | |
| Bestandteile | ||
| ZUWAH 110 - Feuchtegeführter ALD | ● | |
| Rohbau-Set ZUWAH (Wandhülse DN 125, Schalldämmeinlage d=20 mm, l=225 mm) | - | |
| Rohbau-Set ZUWAH Plus (Wandhülse DN 125, Schalldämmeinlage d=28 mm, l=225 mm) | ● | |
| Putzschutzabdeckung für o.g. Rohbau-Sets | ● | |
| WHR 02 - Wetterschutzhaube | ● | |
| Montage | ||
| Kernbohrung Wanddurchführung (Rohbau-Set DN 125) | mm | 140 - 150 |
| Montage Außenwand | ● |
● standard / ○ optional
* Hierfür sind die Zubehörartikel ZUWAH Nachström- oder Verschlusseinsatz notwendig. Die Veränderung der Anzahl der Nachströmöffnungen hat Auswirkungen auf die Luftmenge und die Normschallpegeldifferenz. Näheres hierzu finden Sie in der technischen Information TI-P-22.

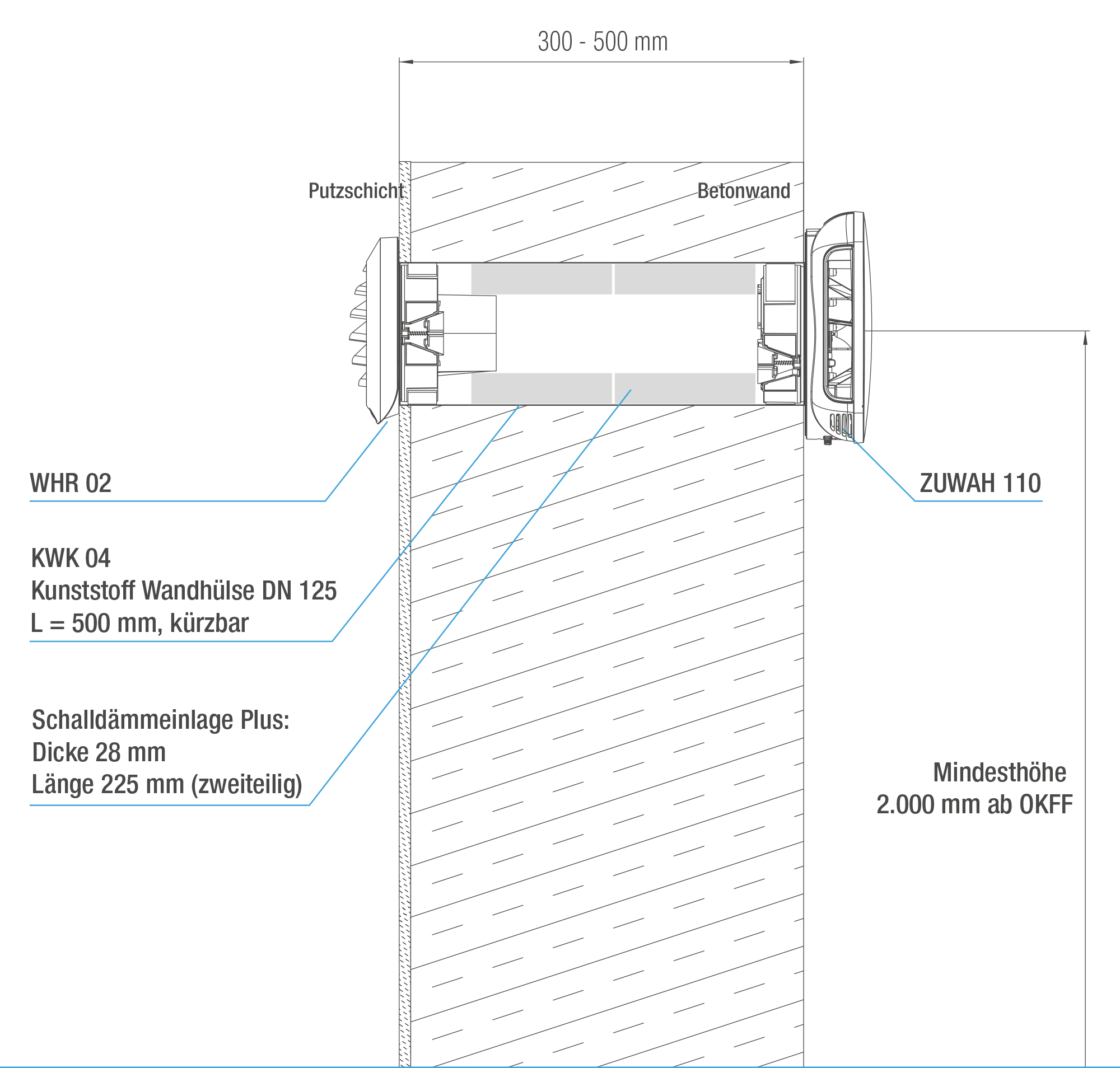

Zeichnungen
ZUWAH 110
WHR 02
KWK 04 (Ohne Putzschutzabdeckung und Schalldämmeinlagen dargestellt)
Prinzipzeichnungen
für Änderung auf 3 Öffnungen am ALD
für Änderung auf 1 Öffnung am ALD
Insektenschutzgitter Serie ZUWAH
Flaches Wetterschutzgitter aus Alu
für Serie ZUWAH & KWHRVA 03
Nennweite: DN 125 mit Dichtring DN 125
Einsatz nur bei geschützter Lage
Luftmengenbegrenzer als Einschub in Wandhülse
für die Serie ZUWAH & KWHRVA 03
Einsatz nur bei ausreichender Länge der Wandhülse möglich
Einbau-Block thermisch isoliert
für Wandhülse DN 125 / L = 500 mm
für Serie ZUWAH & KWHRVA 03
Rohrummantelung zur thermischen Isolierung für Wandhülse
DN 160 / L = 500 mm
Wandhülse rund DN 125 für Serie ZUWAH & KWHRVA 03
Länge: 500 mm
für Rohrverlängerung
