RV-A10.1

Schritt 3/3
RV-A10.1
  • Konstantdruckgeregeltes Lüftungsgerät für die Innenaufstellung
  • Maximaler Volumenstrom zur Auslegung: 398 m³/h
  • Geräuscharm mit nur 31 dB (A) bei 398 m³/h (3 Meter Entfernung)
  • Niedriger Energieverbrauch mit nur 43 W bei 398 m³/h
  • Werkseitiger Reparaturschalter
  • Anschlussdurchmesser: 1x 200 mm (Abluft), 1 x 200 mm (Fortluft)
  • NEU: WLAN-Schnittstelle zum Abruf und zur Änderung der Einstellungen
Ausgewählter Betriebspunkt:
Volumenstrom V'm3/h
Druckerhöhung ∆pPa
Drehzahl n1/min

1. Technische Daten (Betriebspunkt)

Schallleistungspegel Gehäuse
Frequenz
Hz
Lw, A
63
125
250
500
1000
2000
4000
8000

28
35
43
41
39
41
41
35
49
Schalldruckpegel in 3m Entfernung
Frequenz
Hz
Lw, A
63
125
250
500
1000
2000
4000
8000

10
17
25
23
21
23
23
17
31
Schallleistungspegel an der Saugseite
Frequenz
Hz
Lw, A
63
125
250
500
1000
2000
4000
8000

72
72
70
58
64
56
51
62
68
Schallleistungspegel an der Druckseite
Frequenz
Hz
Lw, A
63
125
250
500
1000
2000
4000
8000

69
72
68
68
68
62
54
63
72
Energetische Daten
Energieverbrauch: 43 W
SFP: 0,108 W/(m3/h)
Hinweise zur Angabe: Abweichung der Werte im Betrieb möglich.

2. Weitere technische Daten

Integrierte Druckregelung
WLAN-Schnittstelle zum Abruf und zur Änderung der Einstellungen Werkseitig vorhanden
Einstellbare Druckerhöhung Pa 15 -300*
Elektrische Angaben
Antriebstechnik EC-Technik
Reparaturschalter Standard
Anschlussspannung 230 V / 50 Hz
Nennstrom max. A 0,82
Schutzart des Motors IP 54
Interner Motorschutz Werkseitig vorhanden
Störmelderelais Werkseitig vorhanden
Eigenschaften
Gewicht (RV-A) kg 22
Material (Gehäuse) verzinktes Stahlblech
Elastische Verbinder 2 x DEV 200 lose beigelegt
Luftrichtung durch Motordrehen änderbar Ja
* Technisch mögliche Druckerhöhung ist abhängig der Gesamtanlage / dem Rohrnetz


Umbau der Luftrichtung:

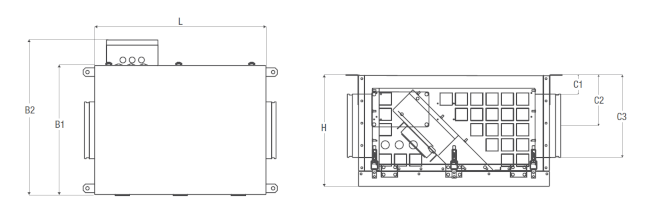

3. Maße

øD mm 200
H mm 350
L mm 600
B1 mm 455
B2 mm 554
C1 mm 60,5
C2 mm 160,5
C3 mm 260,5


4. Einbaubeispiele


  • Die Rohrlüftungsgeräte können in beliebiger Einbaulage montiert werden (hängend, stehend, liegend) an Wand, Decke oder Boden.
  • Bei der Montage auf standsicheren Fundamenten sollte eine schwingungsisolierende Geräteunterlage verwendet werden. Alternativ können die mitgelieferten Konsolen mit Schwingungsisolatoren im Zusammenhang mit Schraubverbindungen für die Schwingungsentkopplung Verwendung finden.
  • Bei hängender Montage an Gewindestangen sind die mitgelieferten Konsolen mit Schwingungsisolatoren zu verwenden.
Einbaubeispiel RV-A10 Lüftungsgerät im Dachboden

5. Zubehör

ABBILDUNG
PRODUKTBEZEICHNUNG
PRODUKTBESCHREIBUNG
DDH 160 Dachhaube für das Schräg- und Steildach
DDH 160 Dachhaube für das Schräg- und Steildach

DDH 160 Dachhaube für das Schräg- und Steildach

DDH 200 Dachhaube für das Schräg- und Steildach
DDH 200 Dachhaube für das Schräg- und Steildach

DDH 200 Dachhaube für das Schräg- und Steildach

DDF 160 Dachhaube für Flachdach
DDF 160 Dachhaube für Flachdach

DDF 160 Dachhaube für Flachdach

VSA.ABX. DN 125 – 355 Anschlussboxen für Innenaufstellung
VSA.ABX. DN 125 – 355 Anschlussboxen für Innenaufstellung

VSA.ABX. Anschlussbox für Innenaufstellung: VSA.ABX. 125,  VSA.ABX. 140, VSA.ABX. 160, VSA.ABX. 180, VSA.ABX. 200, VSA.ABX. 225, VSA.ABX. 280, VSA.ABX.355

Die Anschlussboxen dienen dazu, einen technischen Übergang von Ventisafe zu Wickelfalz zu ermöglichen gem. der  abZ Nr. Z-41.6-650.

RSDW 200.1000.25 Rohrschalldämpfer
RSDW 200.1000.25 Rohrschalldämpfer

RSDW 200.1000.25 - DN 200, Länge 1.000 mm, Packungsdicke 25 mm

DEV 200 elastisches Verbinder-Set
DEV 200 elastisches Verbinder-Set

DEV 200 elastisches Verbinder-Set für DV- und RV-Lüftungsgeräte
