- Gebäudezentrale Abluftwärmepumpe mit integriertem konstantdruckgeregeltem EC-Lüftungsgerät
- Für die Außenaufstellung
- Maximaler Volumenstrom zur Auslegung: 1.650 m³/h
- Geräuscharm mit nur 54 dB (A) bei 1.650 m³/h (3 Meter Entfernung) | Schallleistungspegel saugseitig nur 66 dB (A) bei 1.650 m³/h
- COP (A20W40): 4,9
- Anschlussdurchmesser: 1 x 355 mm (Abluft)
- Werkseitiger Reparaturschalter
- Standfüße bis 30° Neigung anpassbar
- Bauhöhe: 1.651 mm
- ReSource Control: Quellorientierte Wärmepumpenregelung
![](https://www.aereco-finder.de/wp-content/uploads/2023/10/Kennlinie_WPA240_20231029.jpg)
1. Technische Daten (Betriebspunkt)
BP | Schallleistung an der Saugseite [dB] | Gesamtpegel | |||||||
63 Hz | 125 Hz | 250 Hz | 500 Hz | 1.000Hz | 2.000 Hz | 4.000 Hz | 8.000 Hz | (in dB(A)) | |
1 | 69 | 73 | 55 | 51 | 48 | 47 | 45 | 46 | 59 |
2 | 72 | 72 | 73 | 60 | 54 | 52 | 48 | 51 | 66 |
3 | 76 | 71 | 65 | 65 | 60 | 58 | 52 | 57 | 67 |
BP | Schalldruckpegel in 3 m Entfernung [dB] | Gesamtpegel | |||||||
63 Hz | 125 Hz | 250 Hz | 500 Hz | 1.000Hz | 2.000 Hz | 4.000 Hz | 8.000 Hz | (in dB(A)) | |
1 | 42 | 49 | 46 | 45 | 41 | 35 | 32 | 24 | 46 |
2 | 45 | 55 | 7 | 52 | 48 | 52 | 37 | 32 | 54 |
3 | 49 | 55 | 62 | 60 | 55 | 48 | 42 | 39 | 61 |
2. Weitere technische Daten
Lüftungsgerät | ||
Maximaler Volumenstrom zur Auslegung | m³/h | 1.650 |
Druckerhöhung zur Auslegung | Pa | 130 |
Einstellbare Druckerhöhung | Pa | 15 -300* |
Wärmepumpe | ||
Modulationsbereich Heizleistung (A20W35) | kW | 2,5-8,4 |
Entsprechender Modulationsbereich Abluft | m³/h | 200-1.800 |
Min. benötigter effektiver Abluftvolumenstrom | m³/h | 200 |
Max. Vorlauftemperatur | °C | 60 |
Max. gewinnbare Abluftwärme - Heizperiode | MWh | 27 |
Nominale Heizleistung / COP (A20W35) | 5,6 / 6,0 | |
Nominale Heizleistung / COP (A20W28) | 5,6 / 8,2 | |
COP (A20W40) | 4,9 | |
Jahresarbeitszahl (JAZ) | individuell zu ermitteln nach VDI 4650 Blatt 1: 2019-03 (Beispielsweise mit Hilfe des JAZ-Rechners des Bundesverbands Wärmepumpen e.V. (www.waermepumpe.de/jazrechner)) | |
Kältemittel / Füllmenge | R410A / 1,9 kg | |
Filterklasse (mit Filterüberwachung) | ISO Coarse 85% (G4) | |
Elektrische Angaben | ||
Ventilator-Antriebstechnik | EC-Technik | |
Verdichter-Antriebstechnik | quellenorientiert, leistungsgeregelt | |
Reparaturschalter | Werkseitig vorhanden | |
Anschlussspannung | 400 V / 50 Hz | |
Nennstrom max. | A | 8,5 |
Maximal zulässig Außentemperatur | °C | +35 |
Schutzart des Motors | IP | 54 |
Störmelderelais | Kontakt für Sammelmeldung werkseitig vorhanden | |
Leistungsaufnahme Ventilator zur Auslegung | W | 224 W |
Maximale Leistungsaufnahme Gesamtgerät | kW | 3,4 |
Maximale Leistungsaufnahme Ventilator | W | 450 |
Gehäuseeigenschaften und Anschlüsse | ||
Gewicht (unbefülltes Gesamtgewicht) | kg | 325 |
Material (Gehäuse) | Stahl (verzinkt) | |
Abluft Rohranschluss | 1 x DN 355 horizontal (elastischer Verbinder lose biegelegt) | |
Wärmesenkenmedium - Rohranschluss | 1'' IG | |
Wärmesenkenmedium - Max. Volumenstrom | l/h | 1.382 |
Wärmesenkenmedium - Zulässiges Frostschutzmittel | Ethylenglykol | |
Wärmesenkenmedium - Verfügbarer externer Förderdruck | kPa | 48 |
* Der realisierbare Unterdruck am Gerät hängt wesentlich von der Anlagenkennlinie (Druckverlust des Leitungs-/Kanalsystems) ab und ist Rahmen einer fachgerechten Einregulierung festzustellen. Die realisierbaren Unterdrücke können daher von den Datenblattangaben abweichen. |
3. Maße

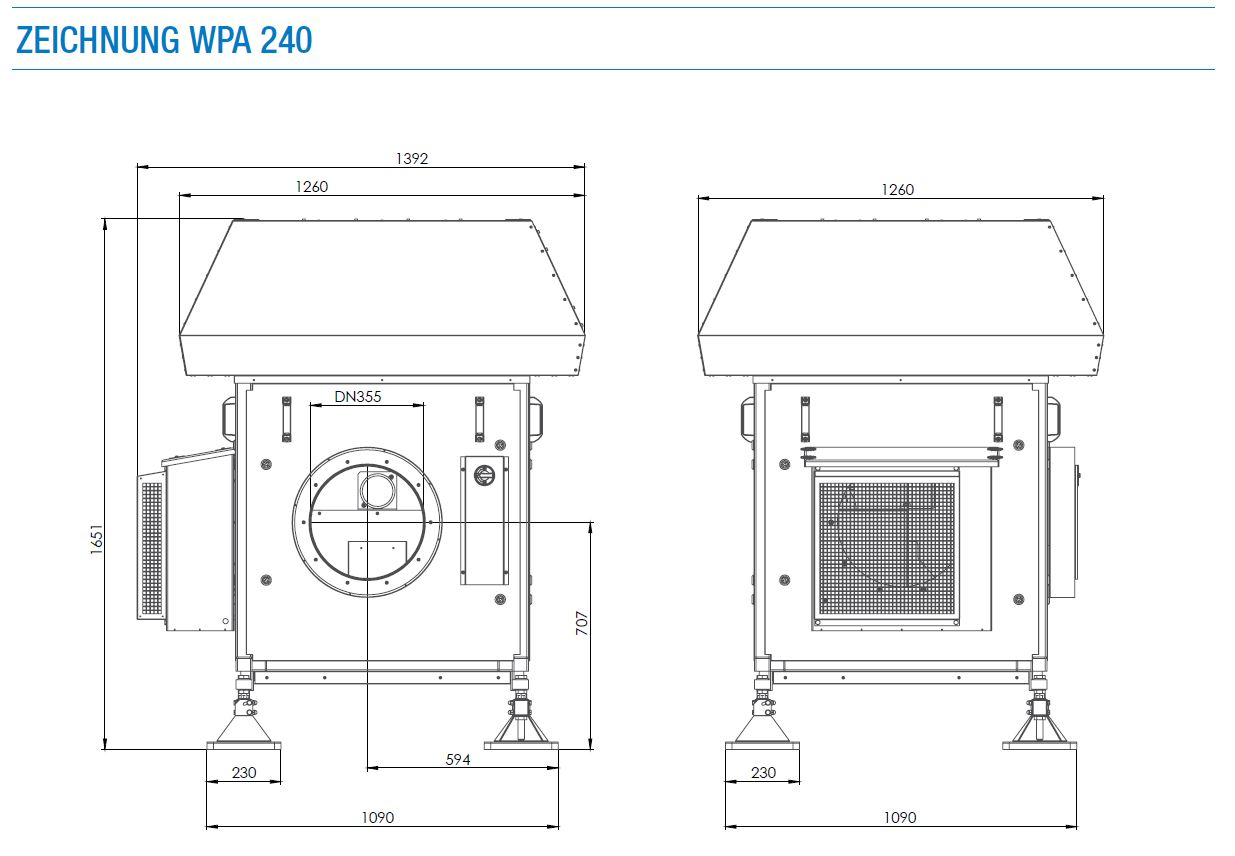

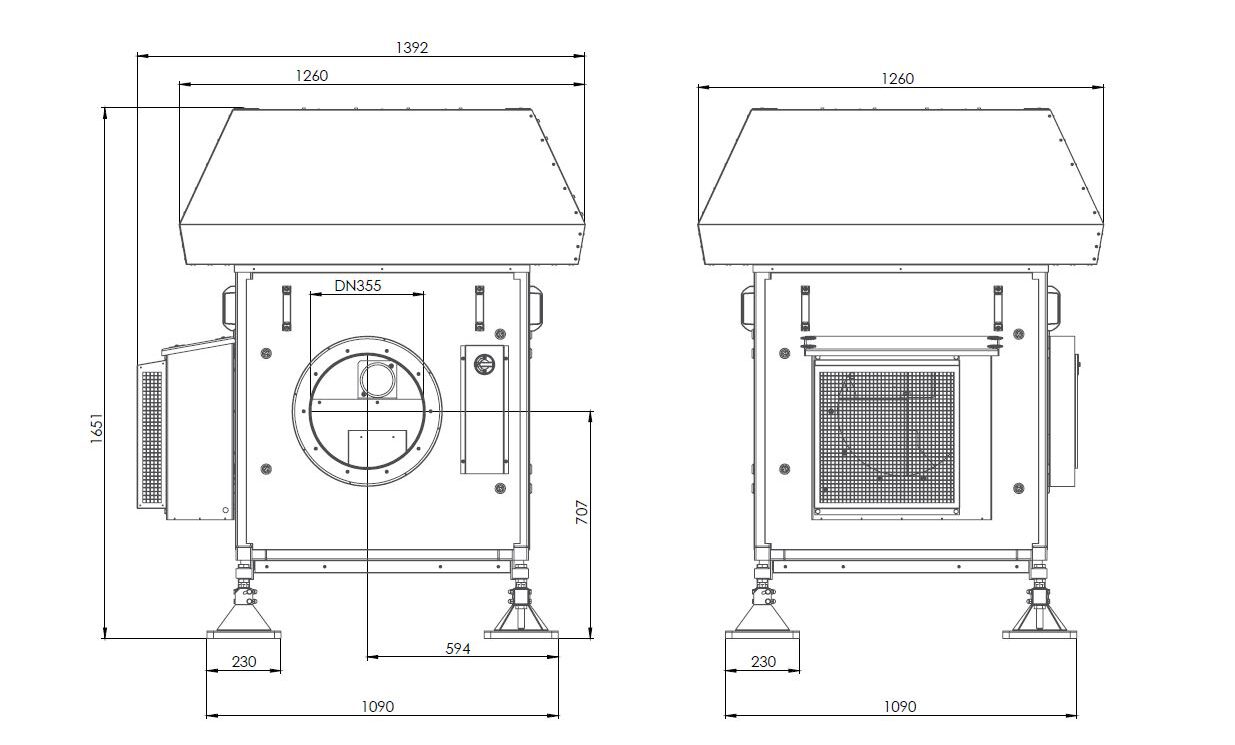

![](https://www.aereco-finder.de/wp-content/uploads/2023/10/Masse_WPA240_20231029-e1723641851307.jpg)
4. Einbaubeispiele
![](https://www.aereco-finder.de/wp-content/uploads/2023/10/Einbau_Compact.jpg)
5. Zubehör
ABBILDUNG
PRODUKTBEZEICHNUNG
PRODUKTBESCHREIBUNG
![VSA.ABXW. 140 – 355 wetterfeste Anschlussboxen für die Außenaufstellung VSA.ABXW. 140 – 355 wetterfeste Anschlussboxen für die Außenaufstellung](https://www.aereco-finder.de/wp-content/uploads/2021/09/VSA.ABXW_.-wetterfeste-Anschlussbox.jpg)
VSA.ABXW. 140 – 355 wetterfeste Anschlussboxen für die Außenaufstellung
VSA.ABXW. wetterfeste Anschlussboxen für die Außenaufstellung: VSA.ABXW. 140, VSA.ABXW. 160, VSA.ABXW. 180, VSA.ABXW. 200, VSA.ABXW. 225, VSA.ABXW. 280, VSA. ABXW.355
Die Anschlussboxen dienen dazu, einen technischen Übergang von Ventisafe zu Wickelfalz zu ermöglichen gem. der abZ Nr. Z-41.6-650.
![RSDW 355.900.100 Rohrschalldämpfer RSDW 355.900.100 Rohrschalldämpfer](https://www.aereco-finder.de/wp-content/uploads/2021/09/Thumbnail-RSDW-Rohrschalldaempfer.jpg)
RSDW 355.900.100 Rohrschalldämpfer
RSDW 355.900.100 - DN 355, Länge 900 mm, Packungsdicke 100 mm
![DEV 355 elastisches Verbinder-Set DEV 355 elastisches Verbinder-Set](https://www.aereco-finder.de/wp-content/uploads/2021/09/DEV-200-DEV-250-DEV-355-DEV-400-DEV-500-elastisches-Verbinderset-fuer-DV-und-RV-Lueftungsgeraete.jpg)
DEV 355 elastisches Verbinder-Set
DEV 355 elastisches Verbinder-Set für DV- und RV-Lüftungsgeräte
